IFC-basierte Mengenermittlung (Bauwerkskonstruktion Hochbau)

buildingSMART Deutschland e. V.

Die Dokumente sind als «Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Lizenz» als Namensnennung - nichtkommerziell Weitergabe - unter gleichen Bedingungen lizenziert.

Weitere Informationen unter: creativecommons

Die Dokumente entsprechen der aktuellen Best Practice und erheben keinen Anspruch auf Vollständigkeit. Sie sind auch nicht im Sinne einer aus rechtlicher Sicht allgemeingültigen Empfehlung oder Leitlinie zu verstehen, sondern soll Auftraggeber und Auftragnehmer bei der Anwendung der BIM Methode unterstützen. Die Use Cases müssen den jeweiligen spezifischen Projektanforderungen angepasst werden. Die hier aufgeführten Beispiele erheben keinen Anspruch an Vollständigkeit. Informationen beruhen auf Erkenntnissen aus der Praxis und sind dementsprechend als Best Practice und nicht allgemeingültig zu verstehen. Da wir uns in einer Phase befinden, in der Definitionen erst entstehen, kann der Herausgeber keine Gewährleistung für die Richtigkeit einzelner Inhalte übernehmen.

Ziel dieser Arbeitsgruppe ist die Erstellung von IDM (Information Delivery Manual) und MVD (Model View Definition) für FGK 100-500 zur Modellübergabe aus Autorensystemen in Programme zur Kosten/Mengenberechnung/Kalkulation (Architekturmodell→ Kosten, Architekturmodell→ Bauunternehmen).

• Mengen können nachvollziehbar aus dem Modell abgeleitet werden
• Die Rückverfolgung von Mengenansätzen in das korrespondierende Modell ist möglich
• Änderungen des Mengengerüsts lassen sich einfach dokumentieren
• Aktualisierungen lassen sich schneller und weniger fehleranfällig einarbeiten
• Die Interpretation der Modellmengen wird für auswertende Systeme deutlich präziser
• Die Austauschdaten enthalten Kostenrelevanten Beschreibungsmerkmale
• Bessere Nachvollziehbarkeit der LV-Mengen (Welche Bauteilmengen sind in einer LV-Position enthalten)

Für eine modellbasierten Mengen- und Kostenermittlung müssen Bauwerksmodelle ein Mindestmaß an Informationen enthalten. Die Autorensysteme sollen Modelle z.B. entsprechend der MVD FGK 300 ausgeben. Auf der anderen Seite kann ein Programm anhand der MVD überprüfen, ob alle benötigten Eigenschaften enthalten sind. Als Grundlage für den Daten- und Informationsaustausch und die Attribuierung dient das IFC4-Schema (IFC4 Add2 TC1).

Dieser Anwendungsfall wird derzeit von unserer Fachgruppe Bau2 "Digitale Zusammenarbeit und Datenaustausch in der Bauausführung" zusammen mit Fachgruppe "Kostenermittlung" erarbeitet.

• Mengen für die Kostenermittlungen und Leistungsbeschreibungen lassen sich direkt aus dem Modell ableiten.
• Alle Modellelemente enthalten die nach der jeweiligen Detaillierung geforderten Informationen
• Schnellere Ermittlung der Mengen durch direkte Ableitung aus dem BIM-Modell
• Weniger Aufwand für nachträgliche oder gar erneute Modellierung für die Angebotskalkulation bei Bauunternehmungen
• Mengenauswertungen

• Modellbasierte Mengenermittlung (FGK 300) Bauwerkskonstruktion Hochbau
• IFC-basierte Mengen nur als Basis für für weitere Kostenberechnung
• Vorbereitung der Ausschreibung
• Architekt: Basis für Angebotsvoranfragen
• Bauunternehmung: Mengen für die Angebotskalkulation
• NICHT: Modellbasierte Abrechnung

Die jeweils erforderliche Detaillierung des Modells orientiert sich an den Fertigstellungsgraden für die Kostenermittlung nach VDI 2552 Blatt 3.

Besonderheit Modellübergabe von Planer an Bauunternehmen: Für eine Kalkulation auf Bauunternehmerseite bedarf es bei einigen Bauteilen einer Ummodellierung, je nach Herstellung. Als Beispiel dient hier der Aufbau einer Wand mit einer Öffnung. Diese könnte je nach Anforderung unterschiedlich aufgebaut und somit anders kalkuliert werden (z.B. Fertigteil mit Öffnung, Ortbeton mit Aussparung, Aufbau aus Trägern und Stützen, etc.) Hier ist noch zu klären, inwiefern das Softwareseitig oder IFCseitig umzusetzen ist.

FGK - Fertrigstellungsgrad der Kosten

Mengeneinheiten

Für die Verarbeitung von Mengenangaben sind folgende Einheiten:

Im Projektverlauf werden zu unterschiedlichen Zeitpunkten Bauwerksmodelle als Basis für Mengen- und Kostenermittlungen, Erstellung Leistungsbeschreibungen und Kalkulationen zu generieren. Die jeweils erforderliche Detaillierung orientiert sich an den Fertigstellungsgraden (FGK) für die Kostenermittlung nach VDI 2552 Blatt 3.

Hinweis: Der Stand 08-2022 dieses Use-Case behandelt FGK 300.

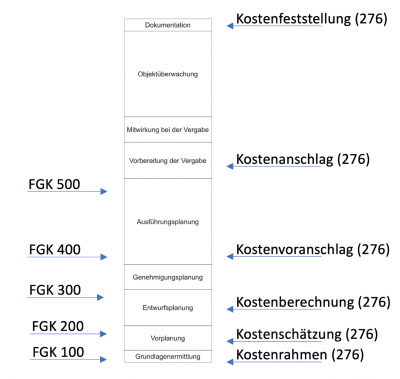

Definition der Fertigstellungsgrade (FGK)

Kostenrahmen                    Modell besteht aus Elementen mit mindestens FGK 100

Kostenschätzung                Modell besteht aus Elementen mit mindestens FGK 200

Kostenberechnung           Modell besteht aus Elementen mit mindestens FGK 300

Kostenanschlag                  Modell besteht aus Elementen mit mindestens FGK 400

Kostenfeststellung              Modell besteht aus Elementen mit mindestens FGK 500

Zur Überprüfung der Modellqualität kann die hier erarbeitete MVD herangezogen werden.

In den jeweils zugehörigen MVDs „Mengen- und Kostenermittlung“ werden die Anforderungen nach FGK 100, 200, 300, etc. abgebildet. Diese MVDs dienen als Rahmen für die Modellübergabe. Darauf basierend, ist ein empfangendes System in der Lage, die Modellinhalte zu prüfen und ggf. sogar zurückzuweisen, wenn nicht alle Eigenschaften nach dem entsprechenden FGK enthalten sind.

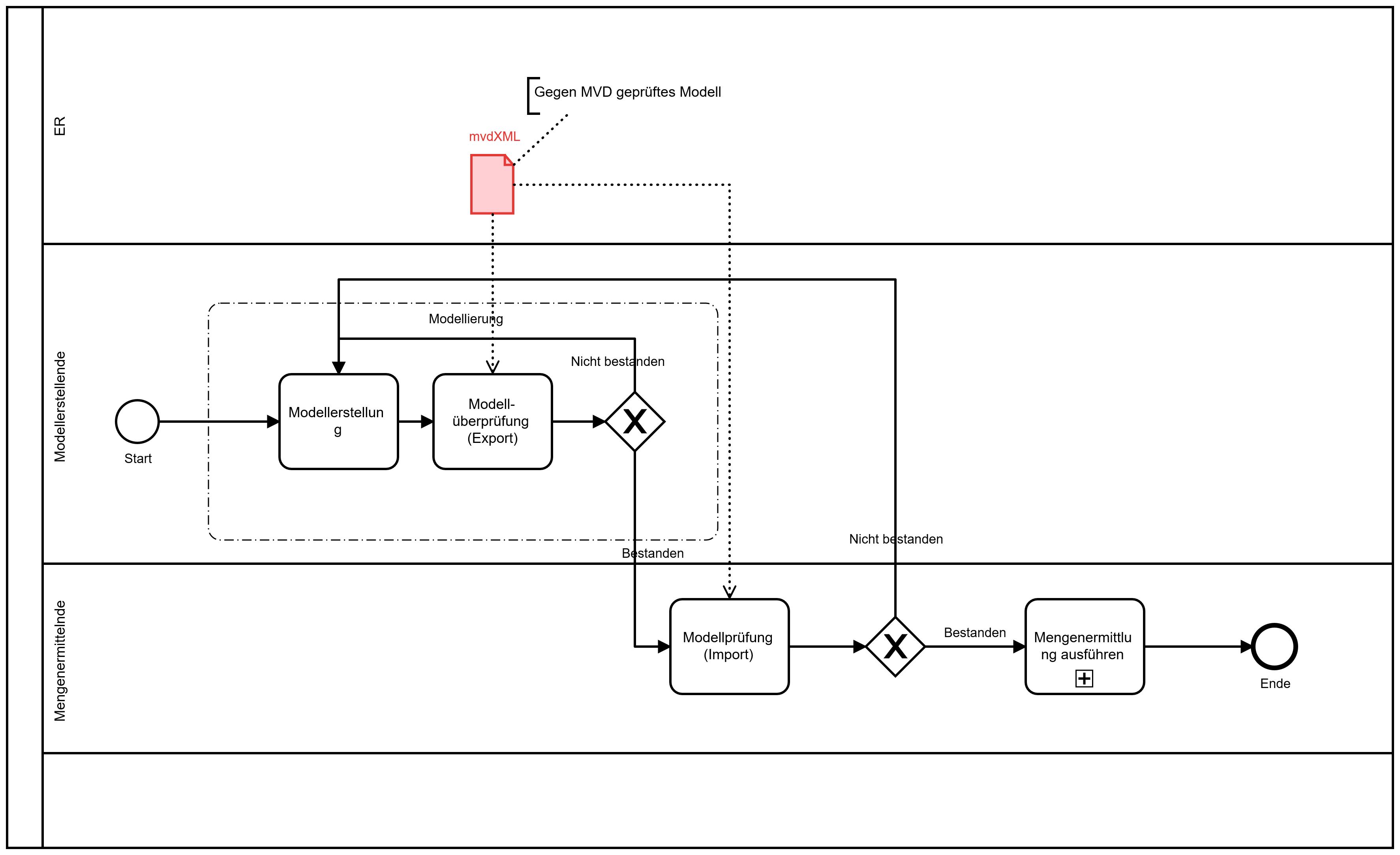

Prozess

Spezifikation des Pools

Spezifikation der Bahnen
