Quelle: Bauen digital Schweiz / buildingSMART Switzerland
Die hinterlüftete Bekleidung von Aussenwänden inkl. Wärmedämmung und Anschlüsse gewährleisten die bauphysikalischen Grundanforderungen zur Erfüllung des Energienachweises inkl. sommerlicher sowie winterlicher Wärme- und Feuchteschutz. Aufgrund der ausgeprägten System-, respektive Funktionstrennung und in der Regel geringen Konstruktionsmasse zeichnet sich die Bauweise durch eine hohe C02-eq- sowie Zirkularitätseffizienz aus. Die Bauweise eignet sich als nachhaltige Konstruktion sowohl für Sanierungs- wie auch Neubauten.
Als hinterlüftete Bekleidungen von Aussenwänden (Senkrechte aufgebrachte und hinterlüftete Begrenzung der Gebäudehülle) gelten aussenseitig positionierte und hinterlüftete Bekleidung von Aussenwänden inkl. Wärmedämmung und Schnittstellen an Anschlussbauteile wie Verglasungen, Dachränder, Belagsflächen oder Tragwerkselemente.
Die Hauptschichten bestehen aus Tragwerkselementen wie Stützen, Unterzüge, Wände (Rohbau, respektive Montagegrund der Fassadeverankerung), Unterkonstruktion, Dämmschicht und Aussenbekleidung. Jede der Schichten erfüllen definierte Funktionen wie Wetterschutz, thermische Dämmung, Luftdichtigkeit, Lastabtragung etc. und sind ganzheitlich abzustimmen. Als minimale Leistungsanforderungen gelten die Erfüllung des Energienachweises inkl. sommerlicher sowie winterlicher Wärme- und Feuchteschutz. Die Leistungsanforderungen können projektspezifisch beispielweise mit Brandschutzanforderungen etc. ergänzt werden.
Dem mehrschichtigen Aufbau sollen als Gesamtbauteil «Hinterlüftete Bekleidungen von Aussenwänden» Informationen für die Projektierung sowie als Grundlage für die Ausschreibung zugewiesen werden. Diese Informationen umfassen in der Regel die phasengerechte, technische Spezifizierung sowie über die Modellierung die geometrischen Informationen mit einem tiefen LOG (LOG 200-300) für die Generierung der Massenauszüge (KS, KV).

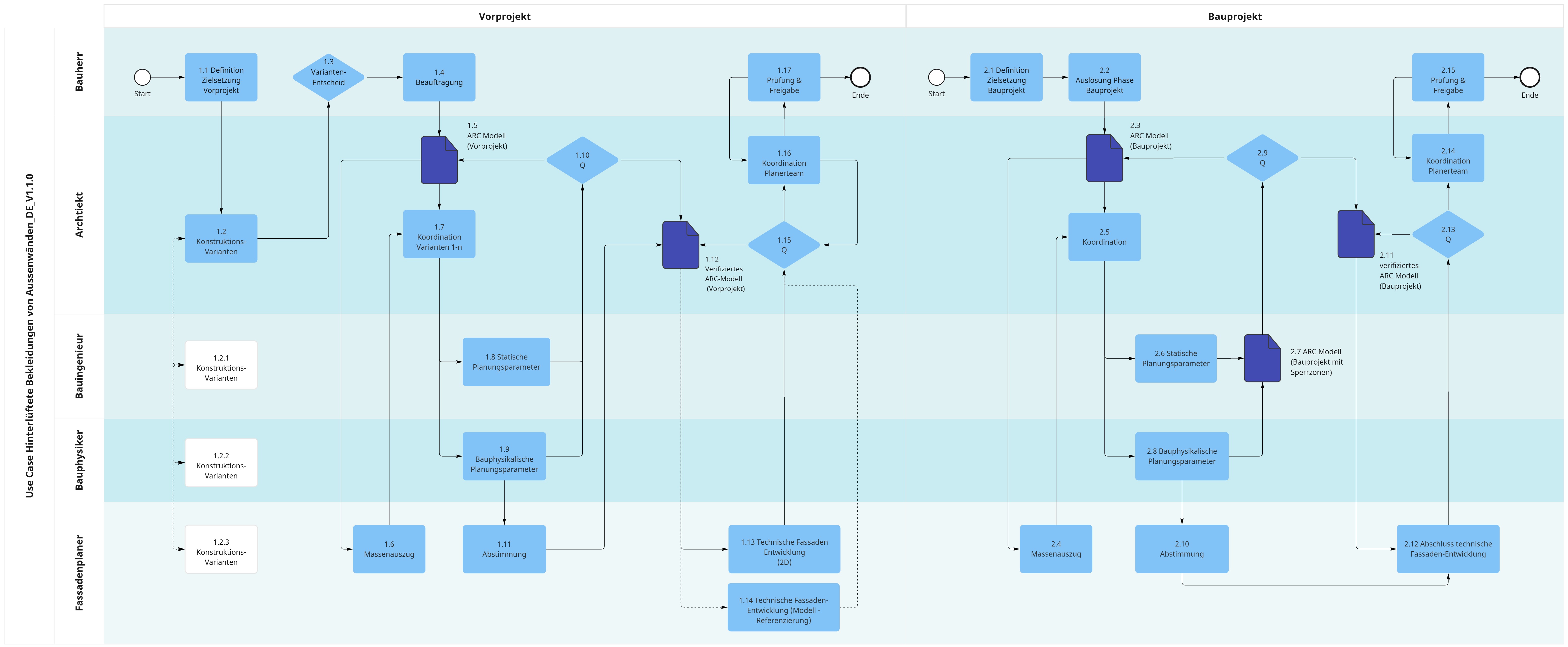

Der Use Case definiert eine auf Synergien fokussierte Kollaboration Zwischen Architektur- und Fassadenplanung (ARCH-Synergie-Modell). Die Fassadenplanung wir in Bezug auf die BIM Bearbeitung der Architektur zugeordnet. Die Fassaden-Engineering-Leistungen werden dabei dem Architektur-Fassaden-BIM-Modell mittels Spezifizierungen, respektive Attribute zugewiesen. Somit definiert der Use Case primär die Kollaboration sowie die Anforderungen an das ARC Modell und dabei explizit die Anforderungen and die aus dem Model zu generierenden Auszügen.
Minimale Spezifizierungen, respektive typische Attribute sind:

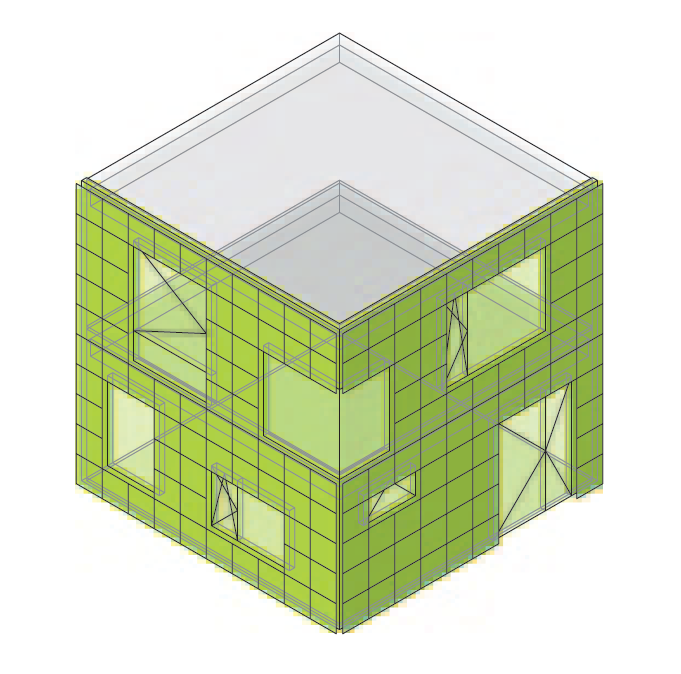

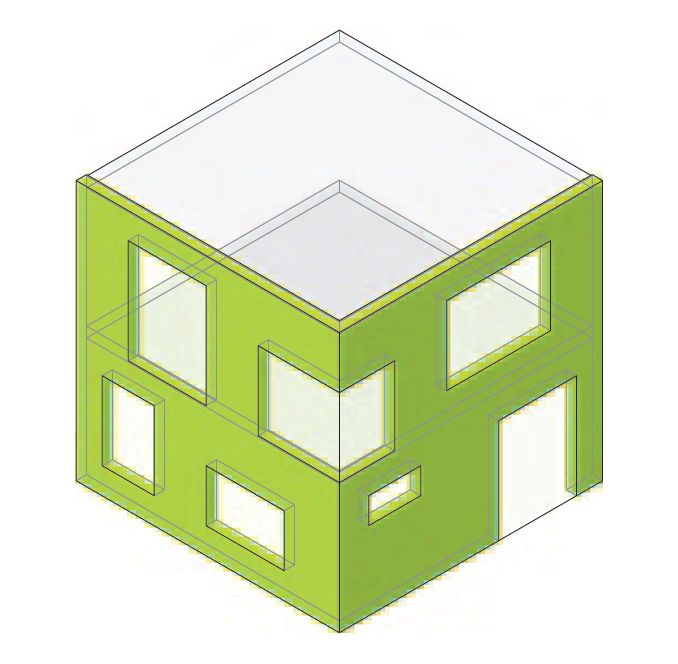

Geometrisch baut das ARC Modell mit einem angestrebten tiefen LOG auf der Architekturplanung und den durch das Fassaden-Engineering entwickelten technischen Leitdetails oder Schichtenrissen auf.
Die Dokumente sind als «Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Lizenz» als Namensnennung - nichtkommerzielle Weitergabe - unter gleichen Bedingungen lizenziert.
Weitere Informationen unter: creativecommons
Die Dokumente entsprechen der aktuellen Best Practice und erheben keinen Anspruch auf Vollständigkeit. Sie sind auch nicht im Sinne einer aus rechtlicher Sicht allgemeingültigen Empfehlung oder Leitlinie zu verstehen, sondern soll Auftraggeber und Auftragnehmer bei der Anwendung der BIM Methode unterstützen. Die Use Cases müssen den jeweiligen spezifischen Projektanforderungen angepasst werden. Die hier aufgeführten Beispiele erheben keinen Anspruch an Vollständigkeit. Informationen beruhen auf Erkenntnissen aus der Praxis und sind dementsprechend als Best Practice und nicht allgemeingültig zu verstehen. Da wir uns in einer Phase befinden, in der Definitionen erst entstehen, kann der Herausgeber keine Gewährleistung für die Richtigkeit einzelner Inhalte übernehmen.
