Die Erstellung der Angebotskalkulation erfolgt modellbasiert. Hierbei werden mittels einer Kalkulationssoftware LV-Positionen angelegt (entweder über das Ausschreibungsmodell oder über neutrale Datenaustauschformate), Mengen und Massen je Teilleistung aus dem Modell (Ausschreibungsmodell) abgeleitet und Einzelkosten der Teilleistungen ermittelt.
Betrachtet nicht den Schritt der Erstellung eines Bauwerksinformationsmodells gem. vereinbarter Modellierungsrichtlinie (siehe Prozess Definition).
Lieferleistung / Output: Modellbasierten Angebotskalkulation auf Basis eines Leistungsverzeichnisses eines Bauprojektes
Inputs:
Informationsbedarfstiefe (LOIN)
Alphanummerische Informationen: Siehe Anlage 1.
Geometrische Informationen: Siehe Anlage 1.
Dokumentation: Siehe Anlage 1.
Prüfoptionen: Zu erstellen
Anlage 1 - Tabelle Informationsbedarfstiefe Angebotskalkulation LV

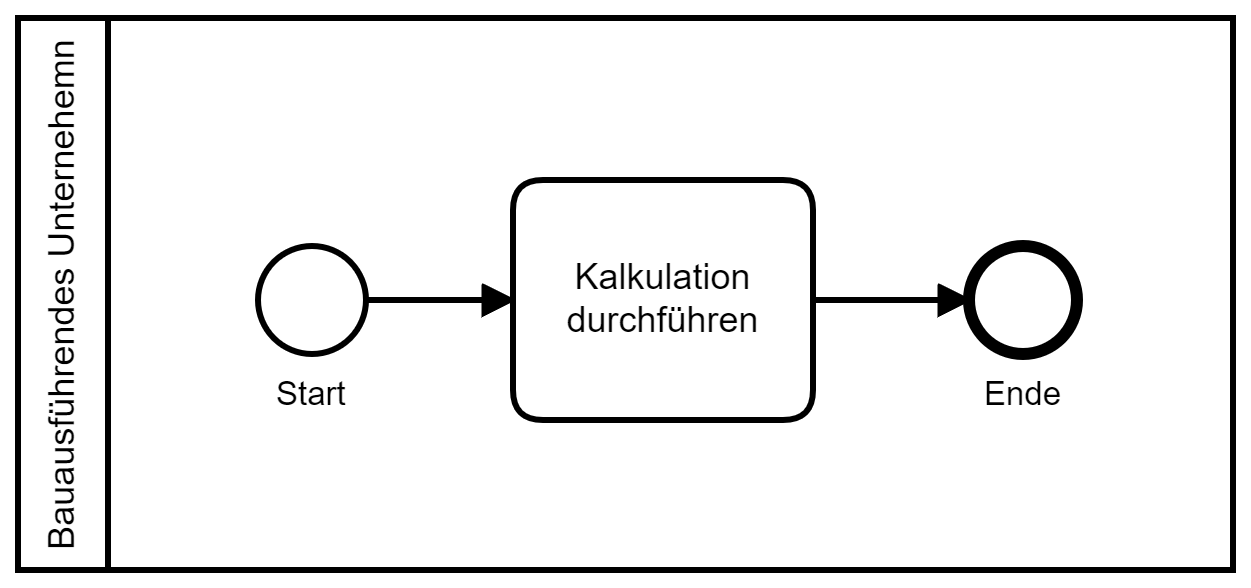

Prozessdiagramm gem. DIN EN ISO 29481
Verantwortlichkeit: Bauausführendes Unternehmen
Prozess: Kalkulation durchführen

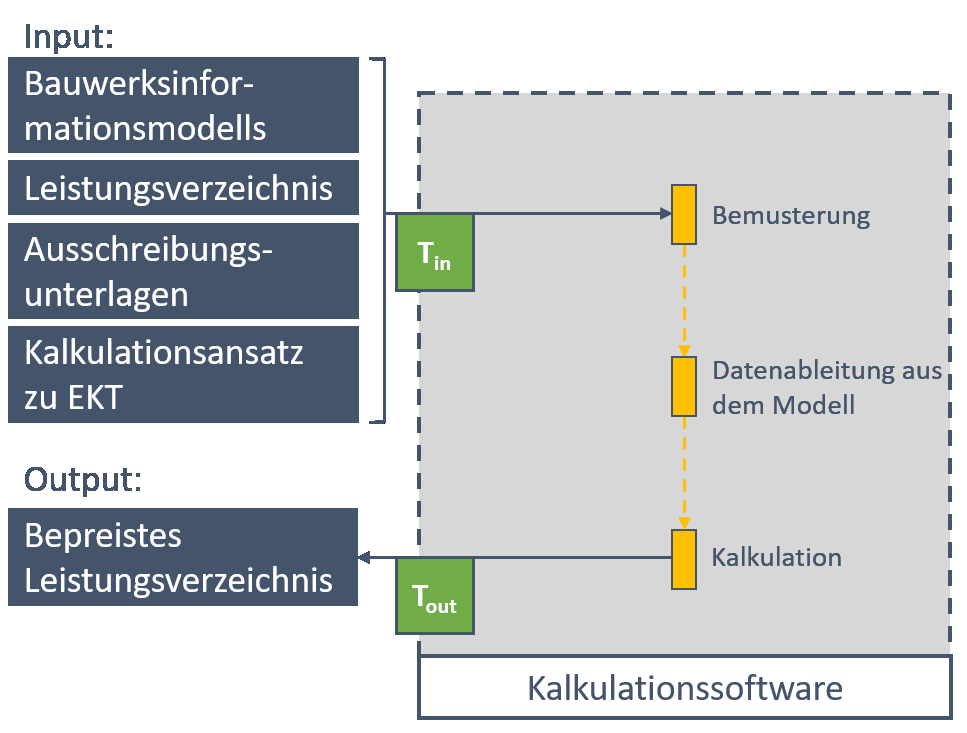

Transaktionsdiagramm gem. DIN EN ISO 29481
Prozessdetaillierung
| Prozess | Prozessinformationen |
| Kalkulation durchführen |
Prozessverantwortlicher: Bauausführendes Unternehmen Prozessinput: Bauwerksinformationsmodell, Leistungsverzeichnis, Ausschreibungsunterlagen, Kalkulationsansatz zu Einzelkosten der Teilleistungen Mitgeltende Dokumente/Datenaustauschformate: VOB. Datenaustauschformat ist zu definieren. Arbeitsschritte:
Output: Bepreistes Leistungsverzeichnis |
