Diese Dokumente sind als «Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Lizenz» als Namensnennung - nichtkommerziell Weitergabe - unter gleichen Bedingungen lizenziert
Weitere Informationen unter: creativecommons
Die Dokumente erheben keinen Anspruch auf Vollständigkeit. Sie sind auch nicht im Sinne einer aus rechtlicher Sicht allgemeingültigen Empfehlung oder Leitlinie zu verstehen, sondern soll Auftraggeber und Auftragnehmer bei der Anwendung der BIM Methode unterstützen. Die Dokumente müssen den jeweiligen spezifischen Projektanforderungen angepasst werden. Die hier aufgeführten Beispiele erheben keinen Anspruch an Vollständigkeit. Informationen beruhen auf Erkenntnissen aus der Praxis und sind dementsprechend als Best Practice und nicht allgemeingültig zu verstehen. Da wir uns in einer Phase befinden, in der Definitionen erst entstehen, kann der Herausgeber keine Gewährleistung für die Richtigkeit einzelner Inhalte übernehmen.
Der Nutzen beim industriellen Vorfertigen von Rohrleitungen für Sanitär- und Heizungsleitungen ist:

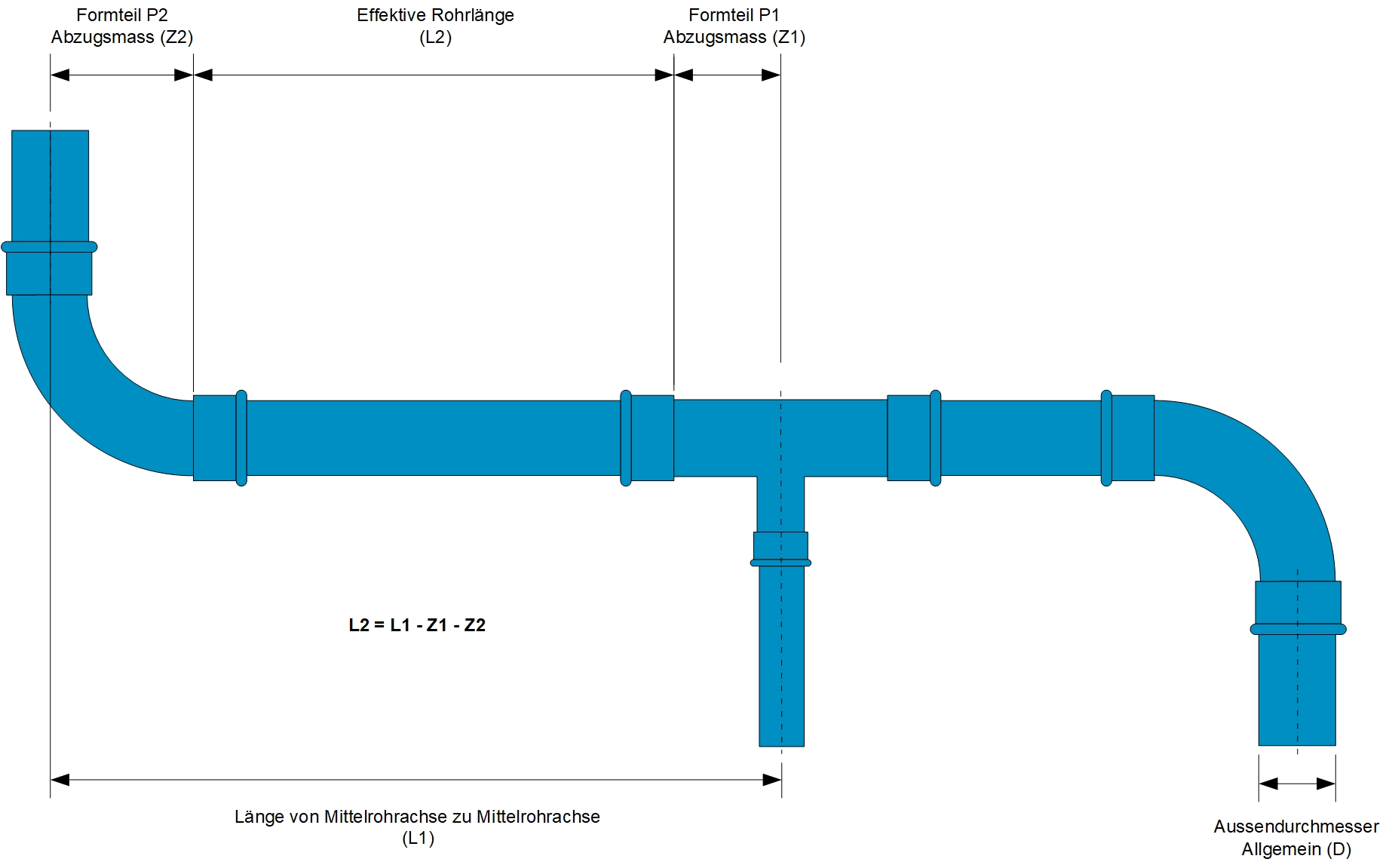

Beschreibung der Anforderungen an die Vorfertigung von Sanitär- und Heizungsleitungen. Der Kern der Methode ist das sogenannte z-Mass und einem damit verbundenen einheitliches Messverfahren. Dieses seit langer Zeit etabliert Verfahren wird neu so beschreiben, dass sie mittels der BIM Methode in digitalen Bauwerksmodellen eingesetzt werden kann. Für die Modellierung im Rahmen der Arbeitsvorbereitung kommt geometrischer Content von Herstellern zum Einsatz. Ziel des Usecases ist es, sämtliche Rohrleitung vorgefertigt auf das Bauprojekt anliefern zu lassen. Damit wird eine markante Effizienzsteigerung im Montageprozess möglich und erleichtert die Arbeit des Installateurs auf der Baustelle massiv.

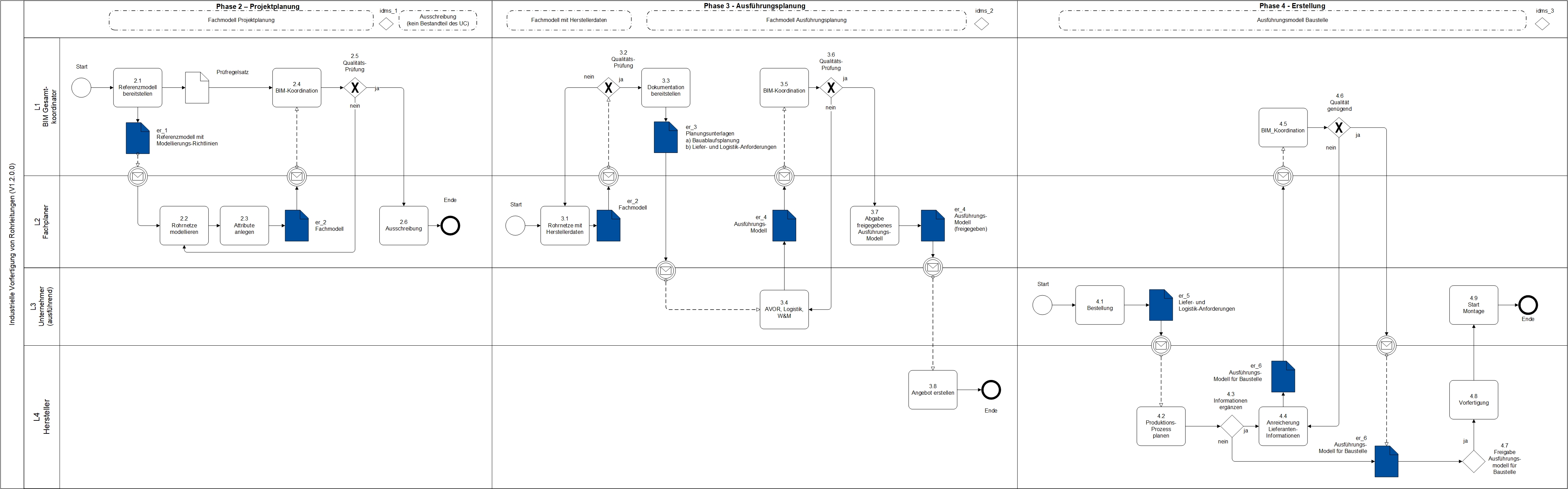

Der Use Case verfolgt die folgenden Ziele:

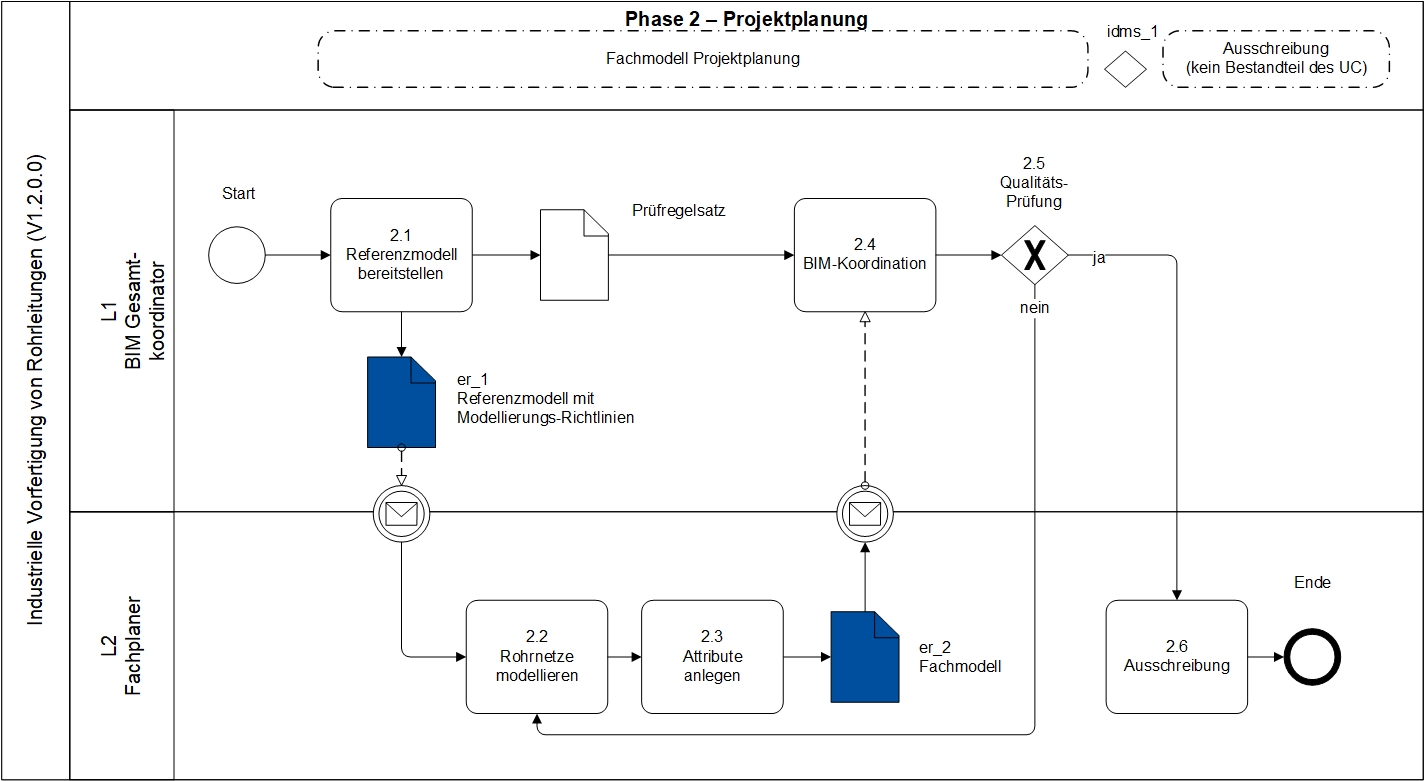

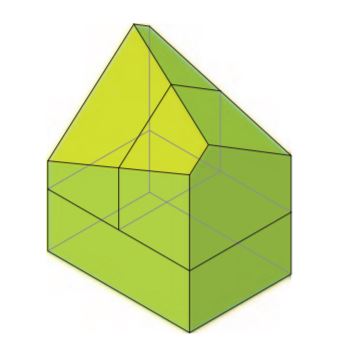

Der BIM Gesamtkoordinator stellt das Referenzmodell zur Verfügung. In den meisten Fällen handelt es sich um das Architekturmodell.
Prüfregelsatz
Der Prüfregelsatz definiert die Vorgaben für die Prüfung, ob die definierten Rohrnetze korrekt modelliert und die Attribute gemäss Informationsanforderung korrekt aufinformiert sind.
Initiator: BIM Gesamtkoordinator
Der Prüfregelsatz definiert die Vorgaben für die Prüfung, ob die definierten Rohrnetze korrekt modelliert und die Attribute gemäss Informationsanforderung korrekt aufinformiert sind.
Architekturmodel (LOG 200)
Optional: Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Die folgenden Attribute sind hinsichtlich der Modellierungsrichtlinien in der Projektplanung vorgesehen:
Modellierungs-Richtlinie
Modellierungs-Richtlinie mit Attributliste für Referenz-Modell
Initiator: BIM Gesamtkoordinator
Executer: Planer

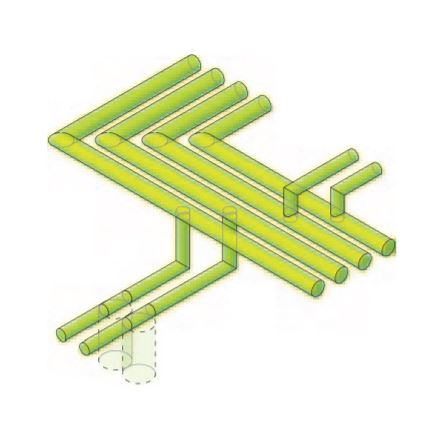

Der Gebäudetechnik Modellautor modelliert die im Projekt vorhandenen Leitungsnetze. Dies könnten sein:
Bei den Modellen sind zusammenhängende parametrische Rohrnetze zu planen
Initiator: Planer
Aufinformieren der Modellbauteile gemäss Attributliste der Informationsanforderung
Initiator: Planer
Die Attribute sind in der Projektplanung gemäss Informationsanforderung eingepflegt.
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Attribute
Die folgenden Attribute sind hinsichtlich der Modellierungsrichtlinien in der Projektplanung vorgesehen:
Initiator: Planer
Executer: BIM Gesamtkoordinator
Überprüfung ob die Modellqualität den definierten Anforderungen genügt
Initiator: BIM Gesamtkoordinator
Entscheid, ob die Modellqualität den definierten Anforderungen genügt. Ist die Qualität nicht ausreichend, muss eine Überarbeitung beauftragt werden. Ist die geforderte Qualitätsanforderung erfüllt, wird das Modell dem Fachplaner zur Weiterbearbeitung zur Verfügung gestellt.
Initiator: BIM Gesamtkoordinator
Sind die Fachmodelle in der gewünschten Modelqualität vorhanden und sind ist die Attributliste komplett, so kann das Modell für die Erstellung der Ausschreibung genutzt werden
Initiator: Planer

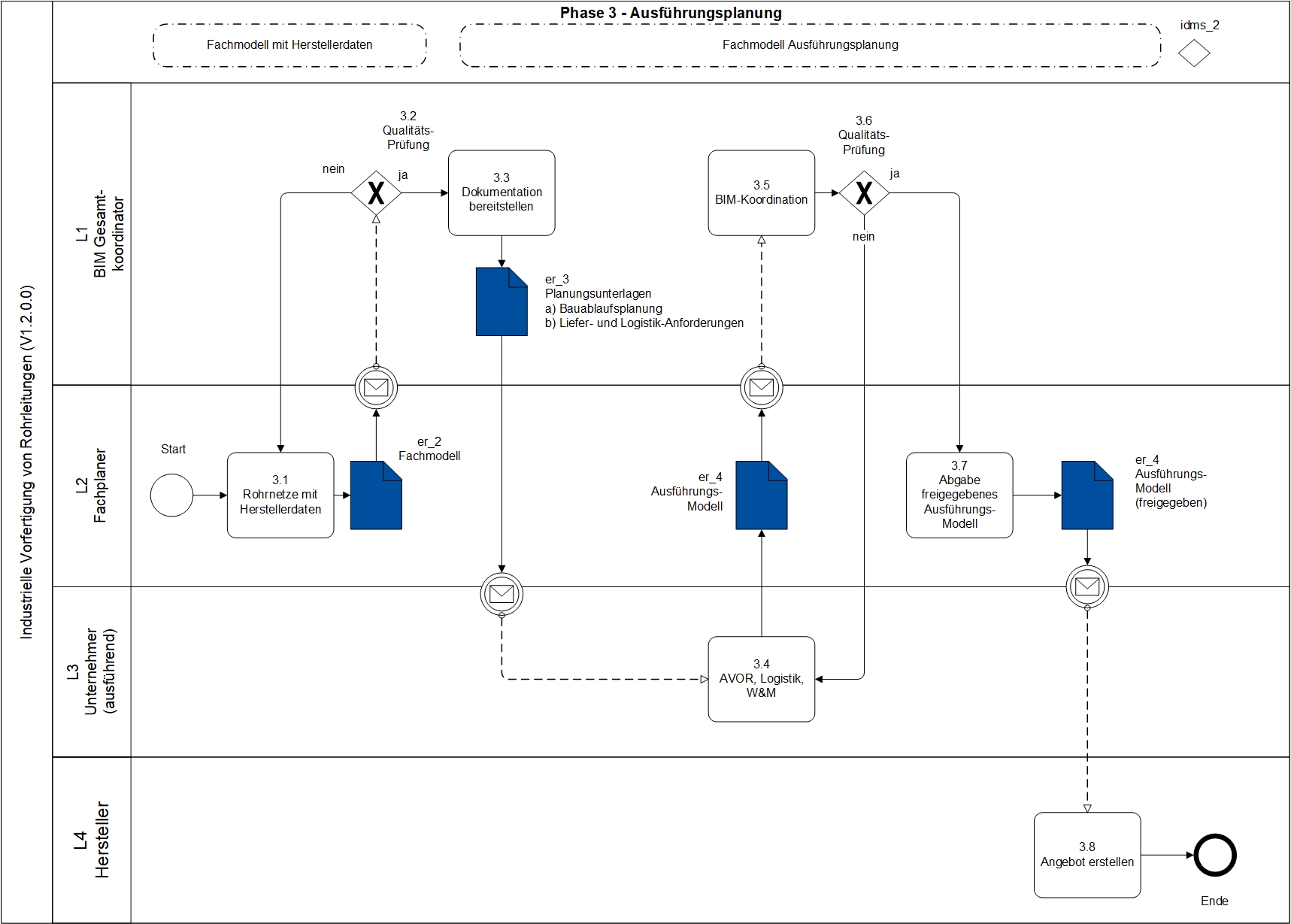

Der Information Delivery Milestone enthält folgende Geschäftsprozesse und Informationsaustausch-Anforderungen:
Fachmodell Projektplanung
Aufinformieren des Rohrnetzes mit Herstellerdaten
Initiator: Planer
er_2 aus Projektplanung zusätzlich mit dem gewählten Hersteller und Rohrsystem
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Die folgenden Attribute sind in der Ausführungsplanung vorgesehen:
Initiator: Planer
Executer: BIM Gesamtkoordinator
Entscheid, ob die Modellqualität den definierten Anforderungen genügt. Ist die Qualität nicht ausreichend, muss eine Überarbeitung beauftragt werden. Ist die geforderte Qualitätsanforderung erfüllt, wird das Modell dem Fachplaner zur Weiterbearbeitung zur Verfügung gestellt.
Initiator: BIM Gesamtkoordinator
Bereitstellung der Bauablaufs-Planung sowie die Liefer- und Logistik-Anforderungen
Initiator: BIM Gesamtkoordinator
Bereitstellung der nachfolgenden Dokumente
Bauablaufsplanung
Die Bauablaufsplanung muss folgende Informationen erhalten:
Liefer- und Logistik-Anforderungen
Die Liefer- und Logistikanforderungen müssen folgende Informationen erhalten:
Initiator: BIM Gesamtkoordinator
Executer: Unternehmer (ausführend)
Der Unternehmer bearbeitet das Modell im Rahmen der AVOR so, dass dies in den geforderten Arbeitstakten baubar vorgefertigt werden kann. Dafür werden die Informationsanforderung sowie die Bauablaufplanung benötigt.
Initiator: Unternehmer (ausführend)
Analog er_2 jedoch zusätzlich mit dem Daten:
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Die folgenden Attribute sind in der Ausführungsplanung vorgesehen:
Initiator: Unternehmer (ausführend)
Executer: BIM Gesamtkoordinator
Überprüfung ob die Modellqualität den definierten Anforderungen genügt
Initiator: BIM Gesamtkoordinator
Entscheid, ob die Modellqualität den definierten Anforderungen genügt. Ist die Qualität nicht ausreichend, muss eine Überarbeitung beauftragt werden. Ist die geforderte Qualitätsanforderung erfüllt, wird das Modell dem Fachplaner zur Weiterbearbeitung zur Verfügung gestellt.
Initiator: BIM Gesamtkoordinator
Das freigegebenes Ausführungsmodell wird an den Hersteller übermittelt.
Unterstützte Formate:
Initiator: Planer
Aufgrund des freigegebenen Ausführungsmodells erstellt der Hersteller sein Angebot
Initiator: Hersteller
Der Information Delivery Milestone enthält folgenden Geschäftsprozesse und Informationsaustausch-Anforderungen:
Fachmodell mit Herstellerdaten
Fachmodell Ausführungsplanung

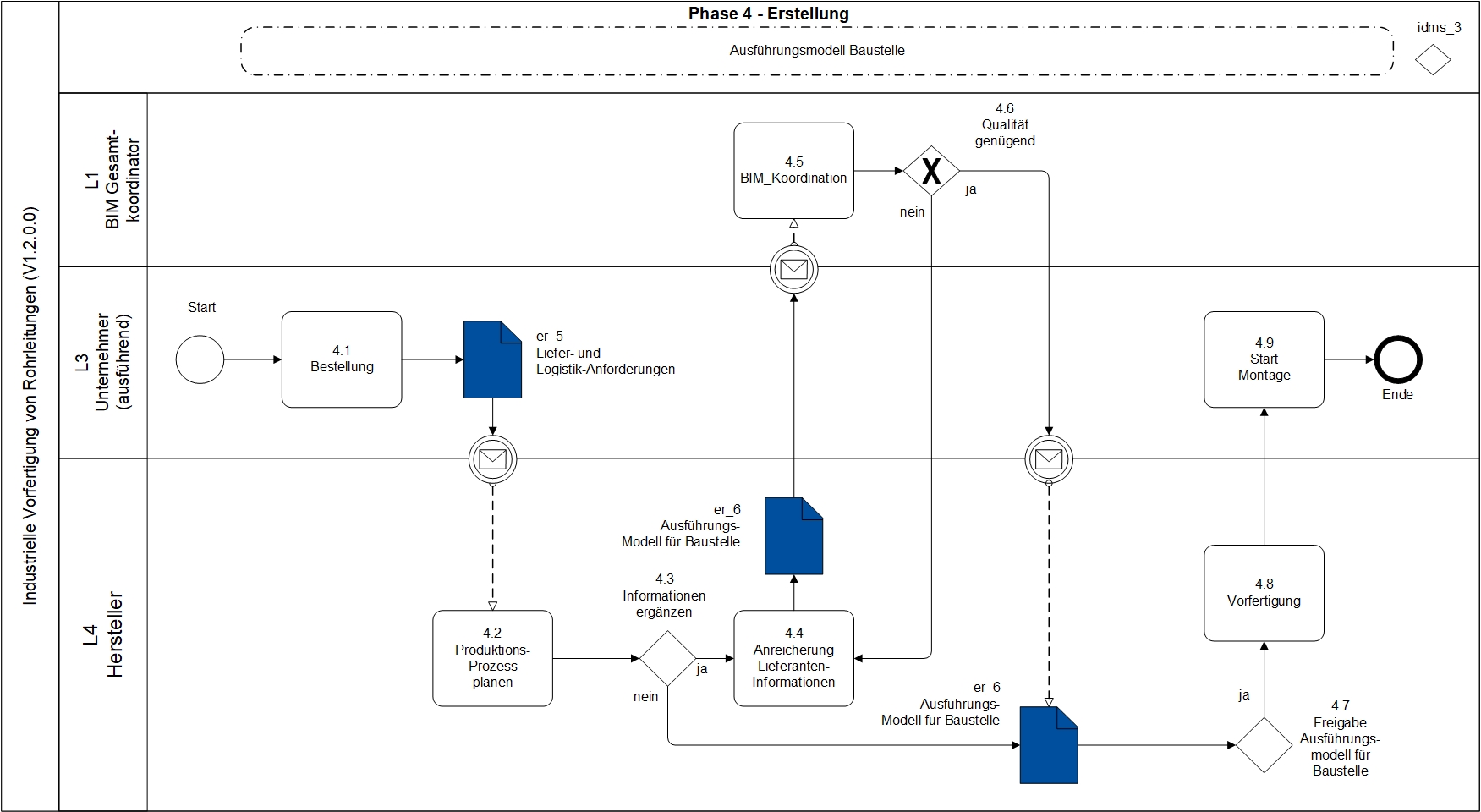

Der Unternehmer löst beim Hersteller oder Lieferanten die Bestellung aus.
Initiator: Unternehmer (ausführend)
Analog er_3 jedoch mit zusätzlichen Daten
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Die Liefer- und Logistikanforderungen müssen folgende Informationen erhalten:
Initiator: Unternehmer (ausführend)
Executer: Hersteller
Der Hersteller segmentiert die Informationen zur Planung des Vorfertigungsprozess. Dies umfasst die Endlängenberechnung, Schnittbildplanung, Anlieferungschargen etc.
Initiator: Hersteller
Entscheid, ob die Fachmodelle mit Informationen des Lieferanten / Hersteller ergänzt werden
Initiator: Hersteller
Der Hersteller oder Lieferant fügt optional geforderte Informationen hinzu.
Initiator: Hersteller
Analog er_6 jedoch mit zusätzlichen Daten
Fachmodell(e) anderer Gebäudetechnikdisziplinen (LOG 200)
Die folgenden Attribute sind in der Ausführungsplanung vorgesehen:
Initiator: Planer
Executer: Hersteller, Lieferant oder Unternehmer (bei Eigenfertigung)
Überprüfung ob die Modellqualität den definierten Anforderungen genügt.
Initiator: BIM Gesamtkoordinator
Entscheid, ob die Modellqualität den definierten Anforderungen genügt. Ist die Qualität nicht ausreichend, muss eine Überarbeitung beauftragt werden. Ist die geforderte Qualitätsanforderung erfüllt, wird das Modell dem Fachplaner zur Weiterbearbeitung zur Verfügung gestellt.
Initiator: BIM Gesamtkoordinator
Entscheid, ob das Ausführungsmodell für die Produktion resp. die Montage auf der Baustelle freigegeben wird.
Initiator: Hersteller
Die Rohrleitungen werden nach den Vorgaben vorgefertigt. Dieser Prozessschritt kann sowohl beim Unternehmer als auch beim Hersteller / Lieferanten geschehen.
Initiator: Hersteller
Rohrleitungen werden nach der Nummerierungslogik auf der Baustelle montiert.
Initiator: Unternehmer (ausführend)
Der Information Delivery Milestone enthält folgende Geschäftsprozesse und Informationsaustausch-Anforderungen:
Ausführungsmodell Projektplanung
