Definierte Datenaustauschformate
Definierte Toleranzen für Abweichungen des gebauten zum geplanten Ist-Zustands
Ein As built-Modell repräsentiert den geometrischen sowie nicht-geometrischen Ist-Zustand eines Bauwerks. Hierbei werden die Informationen des Bauwerks in Abhängigkeit der in den AIA geforderten Informationsbedarfstiefe erfasst und im Ausführungsplanungsmodell eingepflegt/angepasst. Für die Aufnahme und Anpassung der geometrischen Informationen im Modell sind Toleranzen für Abweichungen und Genauigkeiten im Vorfeld zu definieren.
Anmerkung 1: Das As built-Modell kann als Grundlage für das Betreibermodell dienen.
Anmerkung 2: Das As built-Modell ist nicht mit dem Modell des BIM-Anwendungsfalls „As built-Dokumentation“ gleichzusetzen, kann jedoch als Grundlage für dieses dienen
Verbesserte Planungsfortschreibung und Dokumentation / Bestandsdokumentation
Beinhaltet nicht die Erstellung des As-planned-Modells / Ausführungsplanungsmodells.
Informationsbedarfstiefe (LOIN)
Alphanummerische Informationen (Siehe Anlage)
Geometrische Informationen (Siehe Anlage)
Dokumentation (Siehe Anlage)
Prüfoptionen (Wird estellt)
Anlage 1 - Tabellen Informationsbedarfstiefe As-built-Modell

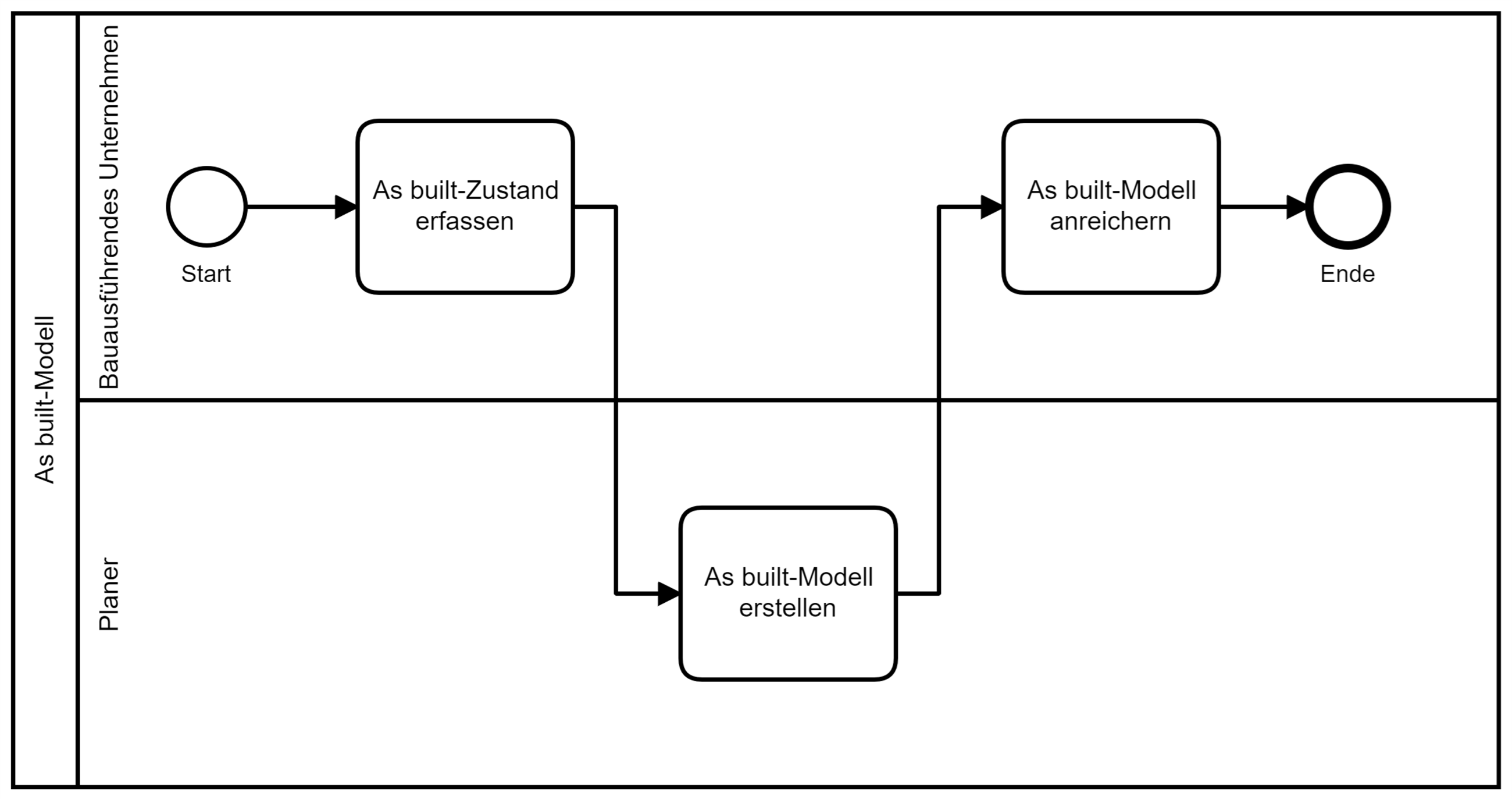

Prozessdiagramm gem. DIN EN ISO 29481
Tabellarische Prozessübersicht
| Verantwortlichkeit | Prozess |
|
Bauausführendes Unternehmen |
As-built-Zustand erfassen As-built-Modell anreichern |
| Planer** |
As-built-Modell erstellen |
** Anmerkung: Das bauausführende Unternehmen kann die Rolle des Planers gem. Prozessdiagramm einnehmen und die Erstellung bzw. Anpassung des Modells selber durchführen. Hierbei würden die Prozesse „As built-Modell erstellen“ und „As built-Modell anreichern“ ineinander übergehen
Interaktionsplan gem. DIN EN ISO 29481
Transaktionsdiagramm gem. DIN EN ISO 29481
Transaktionsdiagramm zu Transaktion T1
Prozessdetaillierung
| Prozess | Prozessinformationen |
|
As-built-Zustand erfassen |
Prozessdurchführungsverantwortlicher: Bauausführendes Unternehmen Prozessinput: Planungsunterlagen, Dokumentation der Bauwerkserfassung, Dokumentation der Bauausführung, AIA-spezifische Anforderungen Mitgeltende Dokumente/Datenaustauschformate: Toleranzen für Abweichungen (gem. AIA). Datenaustauschformat ist zu definieren. Informationsverarbeitung:
Erfassung der relevanten geometrischen Informationen für die Bauwerksdokumentation je Bauabschnitt und/oder Bauelement gem. AIA-spezifischer Anforderungen an As-built-Modell.
Erfassung der relevanten Informationen (Eigenschaften) für das As-built-Modell je Bauabschnitt und/oder Bauelement gem. AIA-spezifischer Anforderungen an As-built-Modell. Output: Bauwerkserfassung As-built-Zustand (relevante Informationen [geom. und nicht-geom.] je Bauabschnitt und/oder Bauelement) |
| As-built-Modell erstellen |
Prozessdurchführungsverantwortlicher: Planer Prozessinput: Bauwerksdatenmodell (idealerweise Ausführungsplanungsmodell/As planned-Modell), Planungsunterlagen, Bauwerkserfassung As-built-Zustand, AIA-spezifische Anforderungen Mitgeltende Dokumente/Datenaustauschformate: Datenaustauschformat ist zu definieren. Informationsverarbeitung:
Anpassung des grundlegenden Bauwerksdatenmodells (idealerweise Ausführungsplanungsmodell/As planned-Modell) auf den erfassten geometrischen Ist-Zustand infolge baulicher Realisierung sowie Erweiterung der Modellobjekteigenschaften (Merkmale)[1] gem. AIA-spezifischer Anforderungen an As-built-Modell. Output: Anzureicherndes As-built-Modell
[1] Das Füllen von Werten je Merkmalen obliegt beim bauausführendem Unternehmen. Die Modellanpassung um AIA-spezifische Anforderungen betreffend Informationsanforderungen seitens Planer erfolgt nur um Eigenschaftsfelder (Merkmale) inkl. Platzhaltern. |
| As-built-Modell anreichern |
Prozessdurchführungsverantwortlicher: Bauausführendes Unternehmen Prozessinput: Anzureicherndes As built-Modell, Bauwerkserfassung As built-Zustand Mitgeltende Dokumente/Datenaustauschformate: Datenaustauschformat ist zu definieren. Informationsverarbeitung:
Ergänzung der Modellobjekteigenschaften (Merkmale) um erfasste nicht-geometrische Informationen je Bauabschnitt und/oder Bauelement gem. AIA-spezifischer Anforderungen an As built-Modell. Output: As built-Modell |
