Vierkante meters bepalen metselwerk voor inkoop

Use case - Inkoopfase

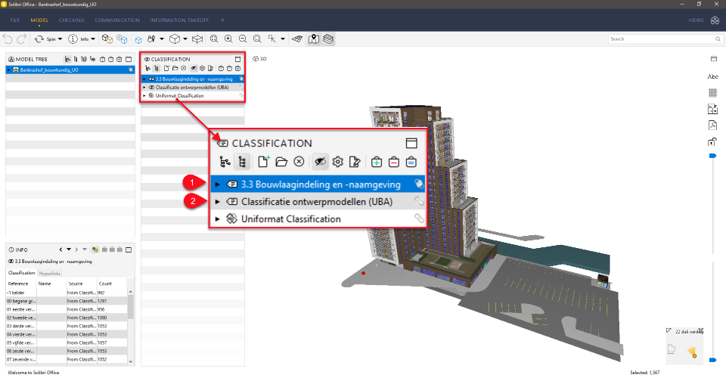

Inladen classificaties

Zorg ervoor dat er classificaties staan die je kunt gebruiken voor het inrichten van de uiteindelijke ITO’s. Voor deze case hebben wij gebruik gemaakt van 2 classificaties;

1: 3.3. Bouwlaagindeling en –naamgeving (BIM basis ILS)

Dit is een standaard wildcard classificatie die binnen ons bedrijf gebruikt word om snel de verdiepingsstructuur uit te lezen. Wanneer een model voldoet aan de BIM basis ILS wordt deze standaard ingevuld.

2: Classificaties ontwerpmodellen (ook vaak prestatie modellen)

Deze classificaties wordt op projectniveau ingevuld om duidelijk alle onderdelen uit te splitsen. Bij de volgende stappen wordt dit vanzelf duidelijk.

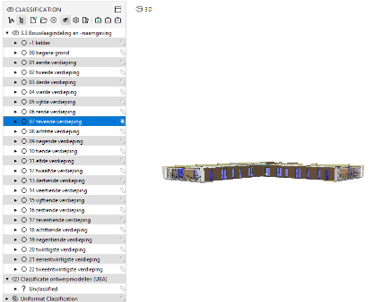

Controle classificatie

ILS 3.3. Bouwlaagindeling en –naamgeving

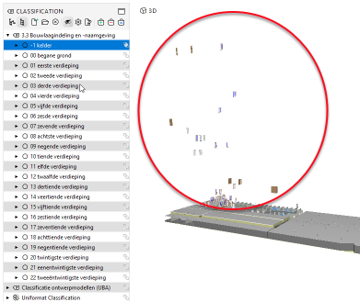

In de afbeelding hiernaast zie je hoe je snel controleert of de verdiepingsstructuur er goed in zit. De laatste afbeelding heeft enkele elementen verkeerd gekoppeld aan een verdieping

Voor deze use case gaan we gebruik maken van het metselwerk en hebben de verkeerd gekoppelde elementen geen invloed op de ITO voor het metselwerk.

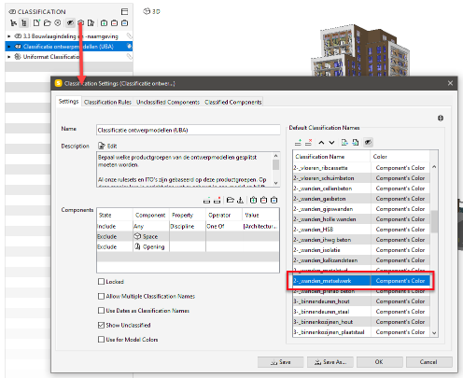

Klaarzetten classificatie prestatie/ontwerp

Om er zeker van te zijn dat de juiste elementen terug komen in de ITO gaan we hiervoor een classificatie map aanmaken. In het geval van deze use case maken wij gebruik van onze standaard classificatie mappen, deze zijn verder niet standaard ingeregeld maar worden per werk opnieuw gevuld.

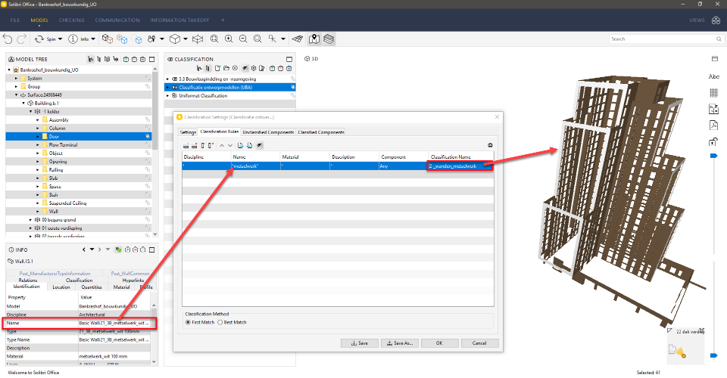

Classification rule aanmaken

Om de map met de juiste elementen te vullen maken wij gebruik van een classifcation rule. Bij het aanmaken van deze rule kijk je goed naar de data in het model. Bij de view INFO zie je de informatie van het element dat geselecteerd is. Ga hier op zoek naar een unieke benaming voor het element dat je wilt classificeren. In dit geval is dat bij de parameter NAME – metselwerk.

Wanneer we dit hebben ingevuld zie je dat al het metselwerk van het project in de map 2-_wanden_metselwerk verschijnt. Deze map wordt later gebruikt voor het aanmaken van een ITO.

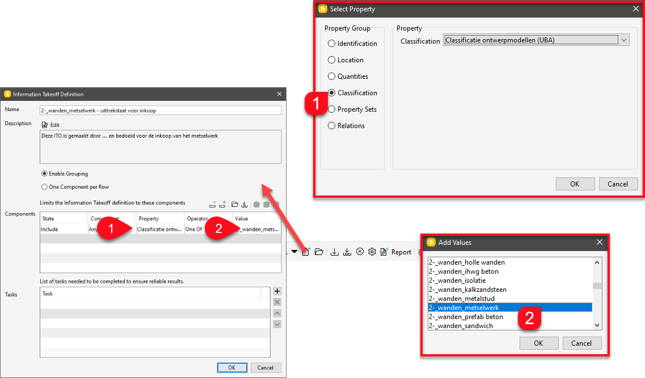

Een ITO aanmaken

In de afbeelding hiernaast zie je dat we een nieuwe ITO gaan aanmaken voor het maken van een uittrekstaat voor bijvoorbeeld de inkoop van het metselwerk. We verwijzen de ITO naar de eerder aangemaakte classificatie 2-_wanden_metselwerk.

In de stappen hiervoor hebben we deze classificatie gecontroleerd en weten dus dat we alle elementen hebben geselecteerd.

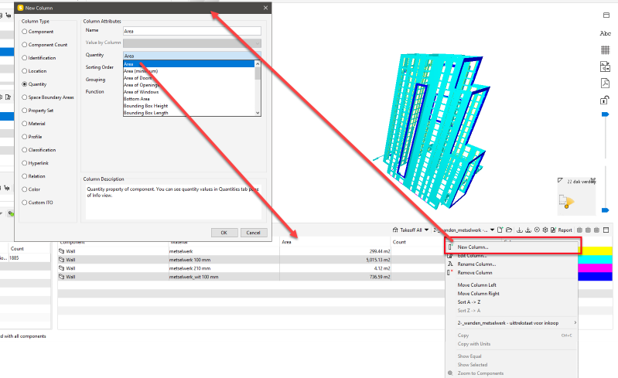

ITO geschikt maken

De ITO zal nu zijn standaard waardes weergeven de vaak niet voldoende zijn voor de toepassing. In dit geval willen wij een uittrekstaat maken van de totaal aantal vierkante meters van het metselwerk. Dat betekent dat we de volgende waardes gaan opzoeken;

-Component: Om duidelijke aan te geven wat de IFC entiteit is

-Material: Om te zien wat voor soort metselwerk het is. Dit voorbeeld heeft 2 soorten baksteen, bruin en wit. Uiteraard bij meerdere soorten baksteen komt dit bij een goed model automatisch naar voren.

-Area: Hierin worden de vierkante meters aangegeven die in Quantities worden aangegeven. In het begin van het document vindt je hier meer uitleg over.

Met de bovenstaande informatie hebben wij op dit moment genoeg om de bakstenen in te gaan kopen.

ITO opslaan

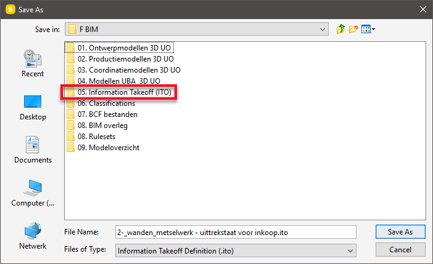

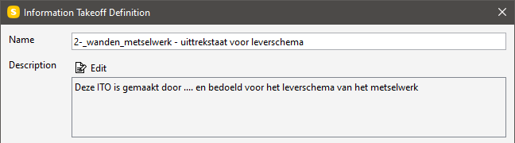

De ITO wordt vervolgens vastgelegd in ons systeem om altijd dezelfde ITO terug te kunnen vinden maar ook te kunnen hergebruiken wanneer er nieuwe modellen komen. Daarom is het belangrijk om een goede omschrijving te maken van de ITO met het doel en door wie hij gemaakt is zodat je goed kunt inschatten waar de ITO voor bedoeld is,

Belangrijk: Een ITO is een voorgeprogrammeerd instelling die op een bepaalt moment dus informatie laat zien. Een .ITO bestand is dus niet direct een uittrekstaat bedoelt voor inkoop.

ITO vastleggen voor inkoop

Wanneer je een inkoop wilt doen ga je uit van de data uit een model van een bepaalt moment, een momentopname

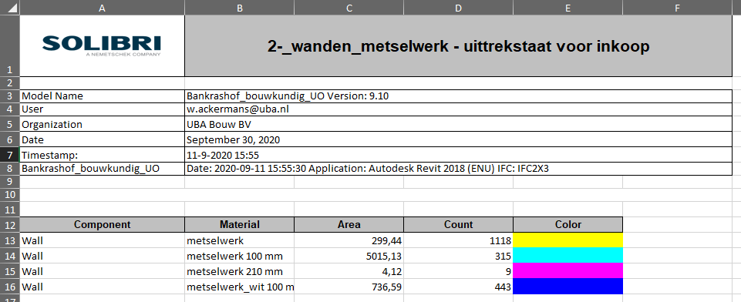

Om de uittrekstaat definitief te maken zetten wij de ITO om in een Excel bestand. Hierin nemen wij de timestamp mee zodat we altijd kunnen achterhalen op welk model de uittrekstaat is gebaseerd.

Use case - Werkvoorbereidingsfase

ITO verrijken voor leverschema

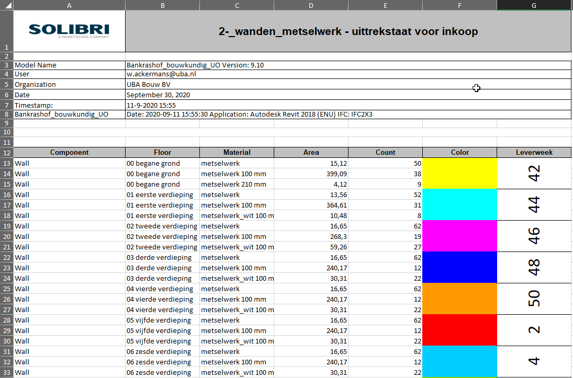

Wanneer de inkoop is gedaan moet er een leverschema worden gemaakt om de ingekochte bakstenen te leveren op de bouw. Hiervoor zijn andere parameters nodig dan voor de inkoop hieronder zie je welke parameters we hebben toegevoegd.

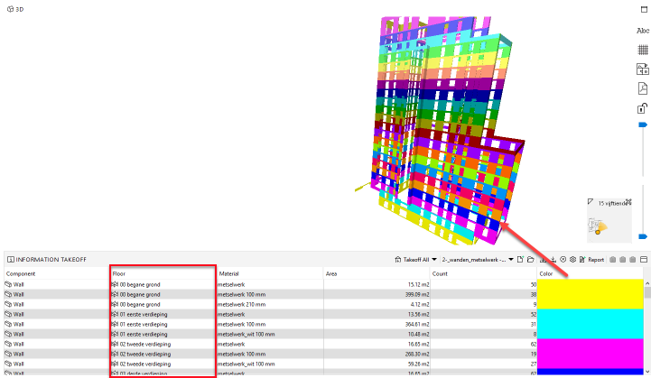

Floor – Nu sorteert de ITO alle m2 per verdieping

Tip: Bij Solibri kun je de kolom color instellen waarop hij de kleuren selecteert. In dit geval heb ik de color gelinkt aan de verdiepingen.

ITO vastleggen voor leverschema

Voor het leverschema gelden dezelfde regels als voor het aanmaken van een uittrekstaat qua documenteren.

Je kan nu kiezen om in Excel de leverweken te gaan toevoegen en deze te gaan communiceren

Afspraken vooraf

Het model moet voldoen de BIM basis ILS.

Controlepunten

Het model dient al te zijn gecontroleerd op de modelkwaliteit voordat je gebruik gaat maken van het model. Zonder de kwaliteitscontrole zijn de uittrekstaten niet betrouwbaar.

Aandachtspunten

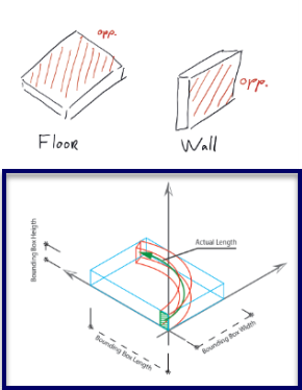

Let goed op welke IFC entiteiten je gaat gebruiken. Zo zijn de m2 van een IfcWall en IfcSlab logischerwijs totaal anders. Ook hebben IFC entiteiten andere data in zich, zo geeft IfcStair de op en aantrede aan van de trap.

Klik hier voor meer uitleg over wat de IFC entiteiten inhouden voor versie 2x3.

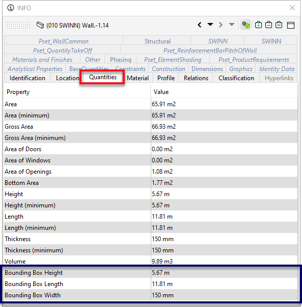

Ook zie je vaak de "bounding box" afmetingen (zie afbeelding blauw) terugkomen. Soms geeft deze verkeerde afmetingen aan. Soms kan deze ook wel eens handig zijn om te gebruiken. Bekijk dus goed welke afmetingen je gaat gebruiken.

In een model kunnen verschillende aanduidingen zitten voor hoeveelheden. Zo berekent Solibri zijn eigen hoeveelheden op basis van de IFC elementen, Quantitites.

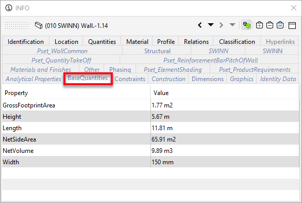

Soms stuurt het modelleerprogramma zijn eigen hoeveelheden mee berekent vanuit zijn software, BaseQuantitites.

IFC

Op deze analyse te doen is een IFC2x3 TC1, gebruikt. Optioneel kan ook IFC4 worden ingezet. Veel applicaties zijn in staat om zowel IFC2x3 als IFC4 te gebruiken, omdat deze eenzelfde structuur kennen. Kijk voor meer info over de internationale open standaarden op buildingSMART.org

Aspectmodellen

Een gebouwmodel bestaat uit meerdere aspectmodellen, opgedeeld per discipline en/of bouwdeel. Voor deze analyse is het architectuur/bouwkunde discipline gebruikt.
