Die Dokumente entsprechen der aktuellen Best Practice und erheben keinen Anspruch auf Vollständigkeit. Sie sind auch nicht im Sinne einer aus rechtlicher Sicht allgemeingültigen Empfehlung oder Leitlinie zu verstehen, sondern soll Auftraggeber und Auftragnehmer bei der Anwendung der BIM Methode unterstützen. Die Use Cases müssen den jeweiligen spezifischen Projektanforderungen angepasst werden. Die hier aufgeführten Beispiele erheben keinen Anspruch an Vollständigkeit. Informationen beruhen auf Erkenntnissen aus der Praxis und sind dementsprechend als Best Practice und nicht allgemeingültig zu verstehen. Da wir uns in einer Phase befinden, in der Definitionen erst entstehen, kann der Herausgeber keine Gewährleistung für die Richtigkeit einzelner Inhalte übernehmen.
Der Vorliegende Use Case wurde in Zusammenarbeit mit dem Luzerner Kantonspital entwickelt. Der Use Case hat intern die Bezeichnung P12 GA-Planung, Referenzen in anderen Use Cases nehmen Bezug auf diese interne Bezeichnung.
Verwendung der BIM-Modelle zur Koordination und Kontrolle der GA-spezifischen Anlagen und Apparate, wobei die Informationen während des gesamten Prozesses koordiniert und aktualisiert werden. Die Anlageliste und Betriebsmittelliste sollen ab Modell abgeleitet werden und als Grundlage für die Erstellung der Datenpunktliste verwendet werden. Im Datawarehouse kann die Datenpunkteliste effizient erarbeitet und als Excel Tabelle exportiert werden.
big® (Building Information Grid) wurde von der Kaulquappe AG entwickelt. big® bietet die Zusammenführung aller Modelle, Daten, Listen und Softwaresysteme. Daraus entsteht in diesem Common Data Environment (CDE) ein digitaler Zwilling des Gebäudes. Mit ihm lassen sich Effizienz steigern, Kosten senken, Betriebsprozesse automatisieren und immer neue Anwendungen erschliessen. - Kaulquappe AG
In den Informationsanforderungen wird dargestellt, welche Attribute für den Use Case relevant sind. In der Excel sind mehrere Mappen vorhanden, durch welche die Attribute für eine bessere Gesamtübersicht in übergreifende Themen aufgeteilt sind.
Die Tabellen in den jeweiligen themenspezifischen Mappen (Grundstück - Medizintechnik) haben folgende Überschriften:
Bestellung
Planung, Realisierung

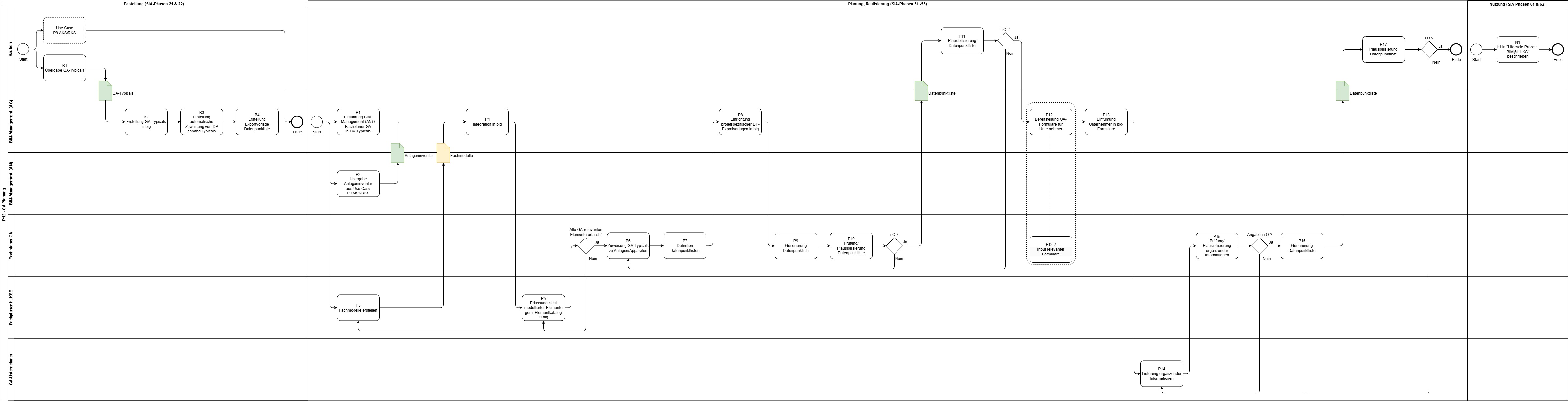

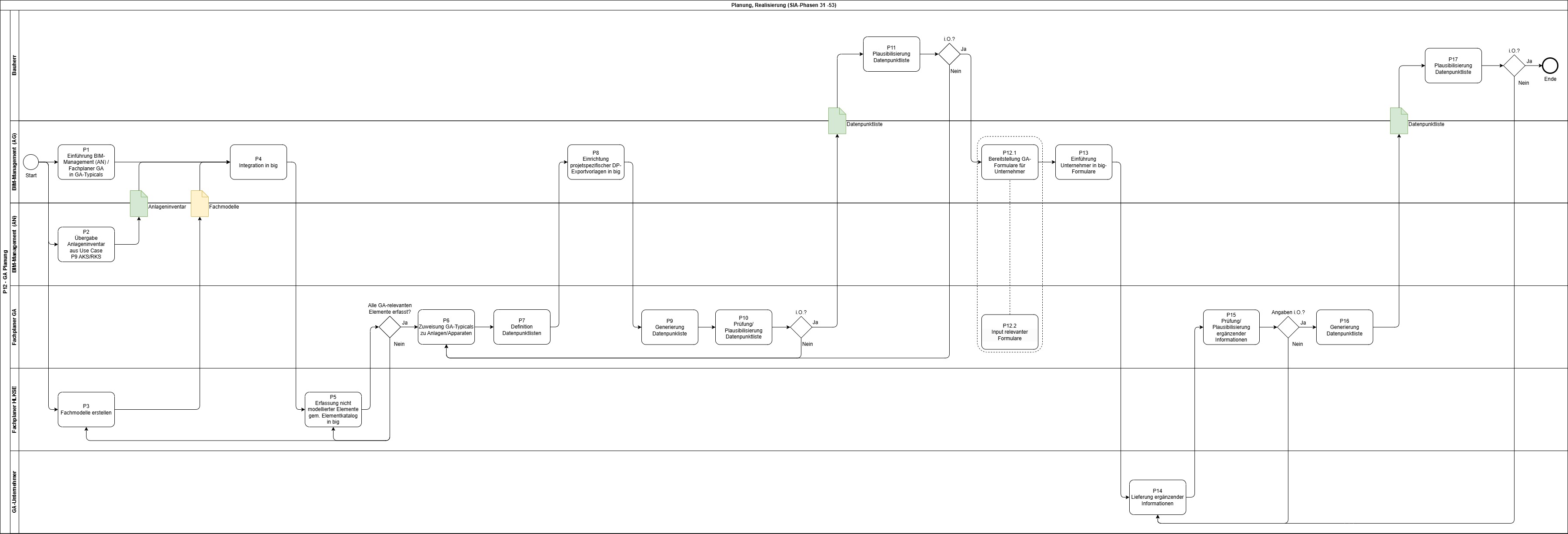

Die GA-Planung baut auf dem Use Case P9 – AKS/RKS auf.
Initiator: Bauherr
Der Bauherr übergibt dem BIM-Management (AG) die zu verwendenden GA-Typicals.
Initiator: Bauherr
Der BIM-Manager (AG) erstellt anhand der Grundlagen des Bauherrn die GA-Typicals in big.
Initiator: BIM-Management (AG)
Der BIM-Manager richtet die automatische Zuweisung von Datenpunkten and Vergabe der Typicals ein.
Initiator: BIM-Management (AG)
Der BIM-Manager richtet die Exportvorlagen (big Report) für die Datenpunktliste ein, so das auf Knopfdruck Datenpunktlisten exportiert werden können.
Initiator: BIM-Management (AG)
Der BIM-Manager (AG) führt den BIM-Manager (AN) sowie der Fachplaner GA in die Verwendung der GA-Typicals ein.
Initiator: BIM-Management (AG)
Der BIM-Manager (AN) übergibt dem BIM-Manager (AG) das gem. Use Case P9 – AKS/RKS erarbeitet Anlageninventar.
Initiator: BIM-Management (AN)
Die Fachplaner HLKSE erstellen ihre Fachmodell und stellen diese dem BIM-Manager (AG) zur Verfügung.
Initiator: Fachplaner HLKSE
Der BIM-Manager (AG) übernimmt die das Anlageninventar sowie die Fachmodelle und integriert diese in big.
Initiator: BIM-Management (AG)
Die Fachplaner HLKSE erfassen zusätzliche, nicht modellierungsrelevante Elemente gem. Elementkatalog in big als Datenbankobjekte.
Initiator: Fachplaner HLKSE
Der Fachplaner GA weist den einzelnen Anlagen und Apparaten die vorgängig definierten GA-Typicals zu. Die hinterlegten Datenpunkte werden automatisch auf die Anlagen und Apparate gemappt.
Initiator: Fachplaner GA
Der Fachplaner GA definiert die benötigten Datenpunktlisten und gibt dem BIM-Manager (AG) an was benötigt wird.
Initiator: Fachplaner GA
Der BIM-Manager richtet die projektspezifischen Exportvorlagen der Datenpunktlisten anhand der Angaben des Fachplaner GA ein.
Initiator: BIM-Management (AG)
Über die hinterlegten Exportvorlagen in den big Reportings kann der Fachplaner die Datenpunktliste direkt aus big exportieren.
Initiator: Fachplaner GA
Der Fachplaner GA nimmt eine erste Prüfung und Plausibilisierung der erstellten Datenpunktlisten vor.
Initiator: Fachplaner GA
Der Bauherr nimmt eine zusätzliche Prüfung und Plausibilisierung der erstellten Datenpunktlisten vor.
Initiator: Bauherr
Der BIM-Manager (AG) erstellt Formulare für die Unternehmer anhand Inputs des Fachplaners GA zur Lieferung ergänzender Informationen.
Initiator: BIM-Management (AG)
Der Fachplaner GA gibt dem BIM-Manager (AG) an, welche Elemente und Attribute in den Unternehmerformularen benötigt werden.
Initiator: Fachplaner GA
Der BIM-Manager (AG) führt die Unternehmer in die Objektbezogene Lieferung zusätzlicher Informationen über big generierte Formulare ein.
Initiator: BIM-Management (AG)
Die Unternehmer liefern die ergänzenden Informationen Anlagen/Apparatespezifisch über big.
Initiator: Fachplaner GA
Der Fachplaner GA nimmt eine erste Prüfung und Plausibilisierung der durch den Unternehmer gelieferten Informationen vor.
Initiator: Fachplaner GA
Der Fachplaner GA generiert neue Datenpunktlisten anhand der ergänzenden Informationen der Unternehmer.
Initiator: Fachplaner GA
Der Bauherr nimmt eine zusätzliche Plausibilisierung der erstellten Datenpunktlisten vor.
Initiator: Bauherr
Die Übergabe, Nutzung und Bewirtschaftung ist im Dokument «Lifecycle Prozess BIM@LUKS» beschrieben.
Initiator: Bauherr
