Dieser Anwendungsfall beschreibt eine Terminplanung aus der Perspektive von Bauunternehmen in der Angebots- und Ausführungsphase.
Mehrwert
Durch die modellbasierte Erstellung von Terminplänen sollen logistische und/oder bauablauforientierte Probleme frühzeitig erkannt und gelöst werden. Dies soll zu verbesserter Terminsicherheit führen und Mengen- und Kostenrisiken minimieren. Mittels dieses BIM-Anwendungsfalls soll die Kommunikation aller Projektbeteiligter durch den visualisierten Bauablauf verstärkt und die Qualität im Projekt erhöht werden.
Erstellung und Visualisierung eines modellbasierten Terminplanes als erweiterbare Grundlage in der Angebots- und Realisierungsphase unter Einbeziehung der gewählten Bauverfahren, der gewählten Taktung und der vorgegebenen Ecktermine des Auftraggebers.
Erstellung und Visualisierung eines modellbasierten Terminplanes als erweiterbare Grundlage in der Angebots- und Realisierungsphase unter Einbeziehung der gewählten Bauverfahren, der gewählten Taktung und der vorgegebenen Ecktermine des Auftraggebers
Gesamtpool benötigter Merkmale der BIM-Anwendung
Die Mindestanforderung (Mindestdetaillierungsgrad) an das Bauwerksinformationsmodell entspricht den beschriebenen Anforderungen des Level of Information 100 am Beispiel der BUW Modellierungs-richtlinie für Modellelemente der Architektur gem. Anlage 3.
Lieferleistung / Output: Terminplanung aus Sicht von bauausführenden Unternehmen in der Angebots- und Realisierungsphase.
Inputs:
Informationsbedarfstiefe (LOIN)
Alphanummerische Informationen: Siehe Anlage 1
Geometrische Informationen: Siehe Anlage 1
Dokumentation: Siehe Anlage 1
Prüfoptionen: Zu erstellen

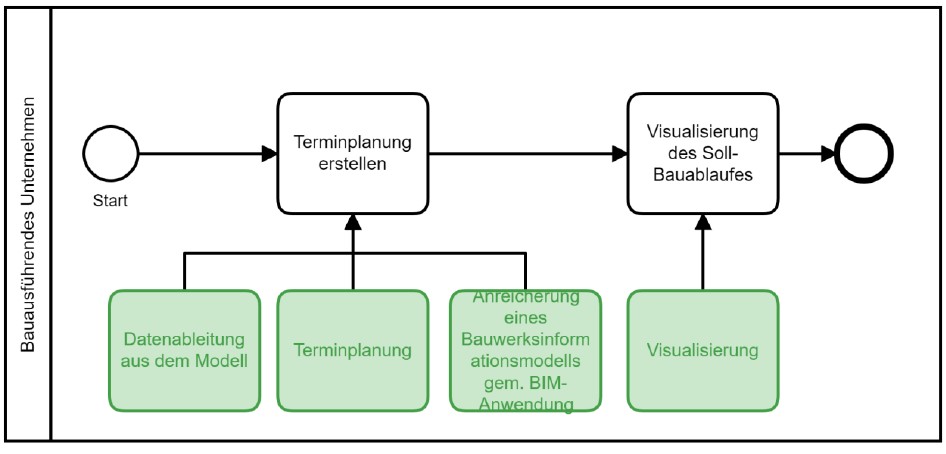

Prozessdiagramm gem. DIN EN ISO 29481
| Prozess | Prozessinformationen |
| Terminplanung erstellen |
Prozessdurchführungsverantwortlicher: Bauausführendes Unternehmen Prozessinput: Aufwandswerte, Ressourcenverfügbarkeit, Bauwerksdatenmodell, Rahmenterminplan des AG oder Vorgabe von Projektmeilensteinen, Leistungsbeschreibung der zu erbringenden Leistungen Mitgeltende Dokumente/Datenaustauschformate: Datenaustauschformat ist zu definieren. Informationsverarbeitungsschritte:
Ableitung und Definition geeigneter Bauabschnitte und/oder Bauteile für die Terminplanung aus dem Modell.
Aufbauend auf den ermittelten Bauabschnitten und/oder Bauteilen werden hierfür Termine und Dauern abgeleitet und die Vorgänge miteinander in Beziehung gesetzt.
Auf Grundlage der definierten Bauabschnitte und/oder Bauteile, sowie der Soll-Terminplanung (vorgangsverknüpften Termine und Dauern) werden Termine und Dauern je Bauabschnitt und/oder Bauteil im Modell zugeordnet und mit diesem verknüpft. Output: Modellreferenzierter Terminplan |
| Visualisierung des Soll-Bauablaufs |
Prozessdurchführungsverantwortlicher: Bauausführendes Unternehmen Prozessinput: Modellobjektverknüpfter Terminplan, Visualisierungsparameter, Bauwerksdatenmodell Mitgeltende Dokumente/Datenaustauschformate: Datenaustauschformat ist zu definieren. Informationsverarbeitungsschritte:
Aufbauend auf dem modellreferenzierten Terminplan wird die Visualisierung des terminierten Bauablaufs für Kontroll-/Plausibilisierungs- und/oder Demonstrationszwecke durchgeführt. Output: Visualisierter Bauablauf |
Interaktionsplan gem. DIN EN ISO 29481: Entfällt infolge Anzahl beteiligter Rollen.
Transaktionsdiagramm gem. DIN EN ISO 29481: Entfällt infolge fehlendem Interaktionsplan.
