Maschinensteuerung im Erdbau
Anwendungsfall Dokumentdefinition
Management-Zusammenfassung
3D-Maschinensteuerungen sind in Bauunternehmen weitverbreitet. Zudem liefern Maschinenhersteller vermehrt direkt integrierte 3D-Maschinensteuerungen ab Werk. Der Use Case unterstützt die Branche dieses «schlummernde» Potenzial zur Erhöhung von Effizienz, Qualität und Nachhaltigkeit zum Nutzen aller Akteure zu erschliessen.
Der Use Case konzentriert sich dabei auf folgende Schwerpunkte:
- Aufklärung über die Möglichkeiten und Rahmenbedingungen beim Einsatz von 3D-Maschinensteuerungen im Erdbau
- Definition der Lieferanforderungen an 3D-Modelle für den Einsatz von 3D-Maschiensteuerungen
- Definition der Rollen und des Prozesses bei der Lieferung von 3D-Modellen für den Einsatz von 3D-Maschinensteuerungen
Zweck und Umfang
- Nutzung der Planungsdaten für den Einsatz von 3D-Maschinensteuerungen
- Beschreiben der Modell- und Lieferanforderungen für die Übergabe an Ausführende
Beschreibung
Die Digitalisierung der Bauwirtschaft hat auch im Erdbau zu weitreichenden Veränderungen bei der Planung und in der Ausführung geführt. Baumaschinen, die mit 3D-Maschinensteuerungen ausgestattet sind, werden mithilfe digitaler Daten gesteuert.
Die Ausführung wird laufend protokolliert und unnötiger Erdaushub wird vermieden. Dies führt zu einer hohen Transparenz der ausgeführten Arbeiten wie auch der bewegten Mengen.
Bauherren profitieren von dieser Entwicklung. Die Erdarbeiten werden schneller ausgeführt, die Qualität der Ausführung nimmt zu, unnötige Erdbewegungen entfallen, die Arbeiten lassen sich lückenlos nachverfolgen und Nacharbeiten entfallen.
Lebenszyklusphasen
BIM-Ziele & Vorteile
- Ausführung entsprechend aktueller Planungsstände
- Präzise Ausführung entsprechend der Planungsvorgaben
- Schnellere Baustellenabwicklung
- Nacharbeiten entfallen
- Nachfolgende Gewerke verfügen über präzise ausgeführte Erdarbeiten
- Reduzierung der zu bewegenden und transportierenden Erdmassen
- Höhere Sicherheit bei Arbeiten unter erschwerten Bedingungen wie
verdichteten Räumen oder schwierigen Umgebungsbedingungen - Lückenlose Dokumentation der ausgeführten Arbeiten und bewegten Mengen
Abgrenzung
- Der Use Case beschränkt sich auf die Übergabe der Planungsdaten zum Ausführenden (BIM2Field)
- Die Rückführung von Daten zum Planer (Field2BIM) ist nicht Bestandteil dieses Use Case
- Der Use Case beschränkt sich auf die Verwendung geometrischer Informationen, da zum Zeitpunkt der Erarbeitung IfcEarthworksCut noch nicht zur Verfügung steht.
Dateien
Process

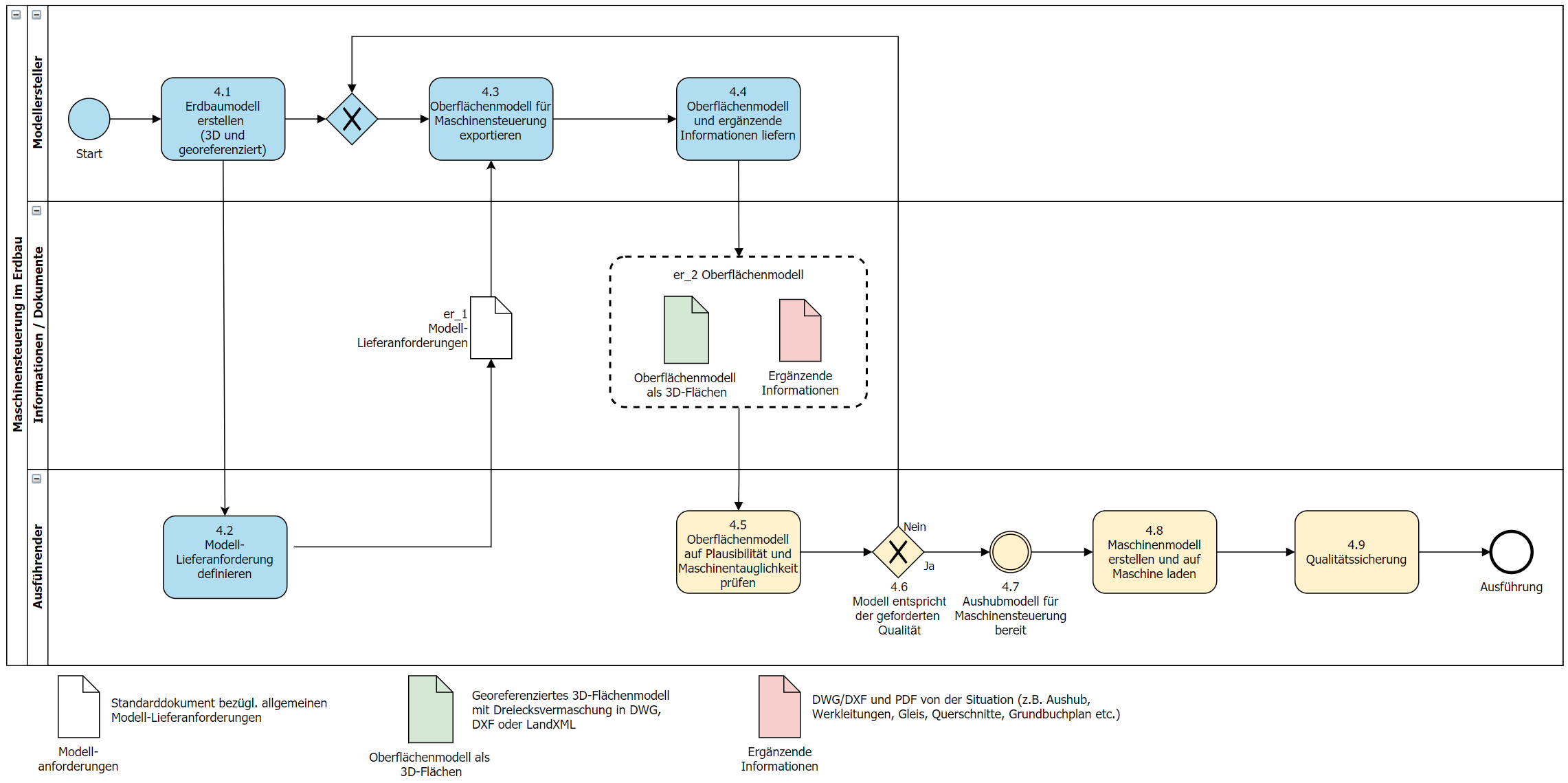

Prozessdiagramm
ISO 22263
Der Modellersteller baut das 3D-Oberflächenmodell auf Basis der Planungsdaten auf.
Initiator: Modellersteller
Der Ausführende kommuniziert die maschinenspezifischen Lieferanforderungen an den Modellersteller.
Initiator: Ausführender
Inhalte maschinenspezifischen Lieferanforderungen:
- Georeferenzierung
- Dateiformate
- Layeranforderungen
Initiator: Ausführender
Executer: Modellersteller
Der Modellersteller exportiert das 3D-Oberflächenmodell georeferenziert und gemäss den Produktspezifischen Modell-Lieferanforderungen.
Initiator: Modellersteller
Der Modellersteller stellt das Oberflächenmodell und alle ergänzenden Informationen zusammen und liefert diese an den Unternehmer.
Initiator: Modellersteller
Weitere für die Ausführung relevante Informationen werden als DWG/DXF und PDF übergeben (z.B. Aushub, Werkleitungen, Gleis, Querschnitte, Grundbuchplan etc.).
Oberflächemodell als 3D-Flächen
Georeferenziertes 3D-Flächenmodell mit Dreiecksvermaschung in einem der folgenden Formate:
- DWG
- DXF
- LandXML
Ergänzende Informationen
Weitere für die Ausführung relevante Informationen werden als DWG/DXF und PDF übergeben (z.B. Aushub, Werkleitungen, Gleis, Querschnitte, Grundbuchplan etc.).
Initiator: Modellersteller
Executer: Ausführender
Der Ausführende prüft die Modelle auf Plausibilität und Maschinentauglichkeit.
Initiator: Ausführender
Entscheid, ob das Modell den definierten Anforderungen entspricht. Ist die Qualität nicht ausreichend, muss eine Überarbeitung beauftragt werden. Ist die geforderte Qualitätsanforderung erfüllt, wird das Modell auf die Maschine geladen.
Initiator: Ausführender
Die Qualitätsprüfung wurde erfolgreich bestanden und das Oberflächenmodell kann für die Maschinensteuerung verwendet werden.
Initiator: Ausführender
Der Ausführende lädt die Modelle auf die Maschine
Initiator: Ausführender
Der Ausführende prüft vor Ausführung nochmals die Maschinendaten auf Plausibilität.
Initiator: Ausführender
Dateien
Austauschanforderungen
Impressum
Projektgruppe
- Reto Bardill (Leica Geosystems AG)
- Markus Brun (MEB Group AG)
- Dominik Jucker (Marti AG, Bauunternehmung)
- Stijepan Ljubicic (STRABAG)
- Simona Schafroth (planikum GmbH)
- Ramon Schweizer (ERNE AG Bauunternehmung)
- Marc Vögele (HSR Hochschule für Technik Rapperswil)
- Alessandro Walpen (Marti AG, Bauunternehmung)
- Sebastian Berns
Partner
Urheberrecht
Der Use Cases ist als «Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International Lizenz» als Namensnennung - nichtkommerziell Weitergabe - unter gleichen Bedingungen lizenziert
Weitere Informationen unter: creativecommons
Handhabung
Die Dokumente erheben keinen Anspruch auf Vollständigkeit. Sie sind auch nicht im Sinne einer aus rechtlicher Sicht allgemeingültigen Empfehlung oder Leitlinie zu verstehen, sondern soll Auftraggeber und Auftragnehmer bei der Anwendung der BIM Methode unterstützen. Die Use Cases müssen den jeweiligen spezifischen Projektanforderungen angepasst werden. Die hier aufgeführten Beispiele erheben keinen Anspruch an Vollständigkeit. Informationen beruhen auf Erkenntnissen aus der Praxis und sind dementsprechend als Best Practice und nicht allgemeingültig zu verstehen. Da wir uns in einer Phase befinden, in der Definitionen erst entstehen, kann der Herausgeber keine Gewährleistung für die Richtigkeit einzelner Inhalte übernehmen.
